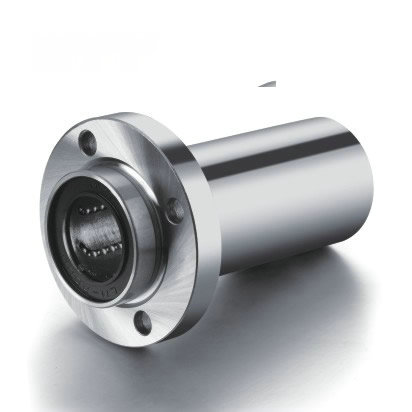

加長導向圓法蘭型  亞洲標準:

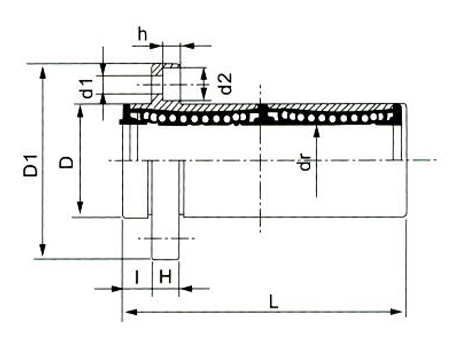

型號	球例數	重量 （g）	主要尺寸														法蘭 垂直度	徑向 跳動	基本額定載荷
			內徑	內徑	外徑	外徑	長度	長度	I	法蘭	法蘭	法蘭	法蘭	聯接孔	聯接孔	聯接孔		(MAX.)	C(kgf)	Co(kgf)
			dr	公差	D	公差	L	公差		D1	K	H	Φ	d1	d2	h
LMFP6LUU	4	31	6	0 -0.01	12	0 -0.013	35	0 -0.3	5	28	22	5	20	3.5	6	3.1	0.015	0.015	33	54
LMFP8LUU	4	51	8	0 -0.01	15	0 -0.013	45	0 -0.3	5	32	25	5	24	3.5	6	3.1	0.015	0.015	44	80
LMFP10LUU	4	98	10	0 -0.01	19	0 -0.016	55	0 -0.3	6	40	30	6	29	4.5	7.5	4.1	0.015	0.015	60	112
LMFP12LUU	4	110	12	0 -0.01	21	0 -0.016	57	0 -0.3	6	42	32	6	32	4.5	7.5	4.1	0.015	0.015	83	160
LMFP13LUU	4	130	13	0 -0.01	23	0 -0.016	61	0 -0.3	6	43	34	6	33	4.5	7.5	4.1	0.015	0.015	83	160
LMFP16LUU	5	190	16	0 -0.01	28	0 -0.016	70	0 -0.3	6	48	37	6	38	4.5	7.5	4.1	0.015	0.015	126	240
LMFP20LUU	5	260	20	0 -0.012	32	0 -0.019	80	0 -0.3	8	54	42	8	43	5.5	9	5.1	0.015	0.015	143	280
LMFP25LUU	6	540	25	0 -0.012	40	0 -0.019	112	0 -0.4	8	62	50	8	51	5.5	9	5.1	0.02	0.02	159	320
LMFP30LUU	6	680	30	0 -0.012	45	0 -0.019	123	0 -0.4	10	74	58	10	60	6.6	11	6.1	0.02	0.02	254	560
LMFP35LUU	6	1020	35	0 -0.015	52	0 -0.022	135	0 -0.4	10	82	64	10	67	6.6	11	6.1	0.02	0.02	270	640
LMFP40LUU	6	1570	40	0 -0.015	60	0 -0.022	151 (154)	0 -0.4	13	96	75	13	78	9	14	8.1	0.025	0.025	350	820
LMFP50LUU	6	3600	50	0 -0.015	80	0 -0.022	192	0 -0.4	13	116	92	13	98	9	14	8.1	0.025	0.025	620	1622
LMFP60LUU	6	4500	60	0 -0.020	90	0 -0.025	209	0 -0.4	18	134	106	18	112	11	17.5	10.8	0.025	0.025	770	2040
