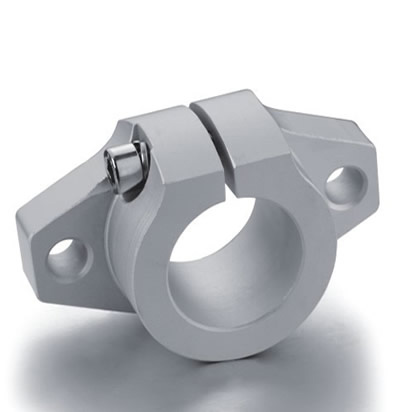

SHF系列
發(fā)布時間：2018/11/24
| 型號 | 軸徑 | 尺寸(mm) | 安裝螺栓型號 | 支緊螺栓型號 | 重量 | ||||||
| L | T | F | B | G | H | S | (g) | ||||
| SHF10 | φ10 | 43 | 10 | 5 | 32 | 20 | 24 | 5.5 | M5 | M4 | 13 |
| SHF12 | φ12 | 47 | 13 | 7 | 36 | 25 | 28 | 5.5 | M5 | M4 | 20 |
| SHF13 | φ13 | 47 | 13 | 7 | 36 | 25 | 28 | 5.5 | M5 | M4 | 20 |
| SHF16 | φ16 | 50 | 16 | 8 | 40 | 28 | 31 | 5.5 | M5 | M4 | 27 |
| SHF20 | φ20 | 60 | 20 | 8 | 48 | 34 | 37 | 7 | M6 | M5 | 40 |
| SHF25 | φ25 | 70 | 25 | 10 | 56 | 40 | 42 | 7 | M6 | M5 | 60 |
| SHF30 | φ30 | 80 | 30 | 12 | 64 | 46 | 50 | 9 | M8 | M6 | 110 |
| SHF35 | φ35 | 92 | 35 | 14 | 72 | 50 | 58 | 12 | M10 | M8 | 380 |
| SHF40 | φ40 | 102 | 40 | 16 | 80 | 56 | 67 | 12 | M10 | M10 | 510 |
| SHF50 | φ50 | 122 | 50 | 19 | 96 | 70 | 83 | 14 | M12 | M12 | 890 |
| SHF60 | φ60 | 140 | 60 | 23 | 112 | 82 | 95 | 14 | M12 | M12 | 1 |
| 500 | |||||||||||
